Innovatieve bodemenergie op 1,5 meter diepte
Terrathech: Innovatieve bodemenergie op slechts 1,5 meter diepte
Boringen voor bodemenergie zijn niet overal mogelijk. Zogenaamde restrictie- gebieden voor bodemenergie vragen om nieuwe innovatieve oplossingen. Om toch duurzame bodemenergie op te kunnen wekken, ontwikkelde het Duitse Terrathech de Erdwärmeabsorber, oftewel de aardwarmteabsorbeerder. Voor deze techniek hoef je maar 1,5 meter diep te graven. De heer Wolff uit het Duitse Kerpen koos als een van de eerste particulieren voor deze techniek en vertelt samen met Stefan Rieck – eigenaar van Terrathech – over de vele voordelen. In de regio Keulen staat het ouderlijk huis van de heer Wolff. Het huis is sinds 1966 in de familie en de heer Wolff is er enorm aan gehecht. Zelf woont hij in de naastliggende woning en sinds het ouderlijke huis niet meer wordt bewoond, wilde hij het verhuren. Het huis bleek niet heel aantrekkelijk te zijn voor verhuur. Het was groot en vooral leeg. Daarom wilde hij het laten verbouwen tot vijf fijne appartementen. Een grote klus met een nog grotere uitdaging: hoe kunnen deze apparte- menten op een duurzame manier verwarmd worden met het oog op de vele restricties die de omgeving met zich mee brengt?
Geen boring mogelijk
De heer Wolff is gepensioneerd ingenieur en altijd nieuwsgierig gebleven naar noviteiten binnen zijn vakgebied. “Ik wilde niet afhankelijk zijn van een eindige grondstof zoals gas” vertelt de heer Wolff. “Liever gebruik ik een duurzame warmtepomp. Daarvoor is normaal gesproken bodemenergie nodig die wordt gewonnen over een diepte van circa 150 meter. Maar mijn pand staat binnen een straal van 20 km van een gebied voor kolenwinning, en vanwege de bodemstabiliteit mag er niet diep geboord worden. Ik ben uitgebreid gaan speuren op het internet en zo kwam ik de techniek van Terrathech tegen. Ik was meteen enthousiast.”
Hoe werkt de Terrathech Erdwärmeabsorber

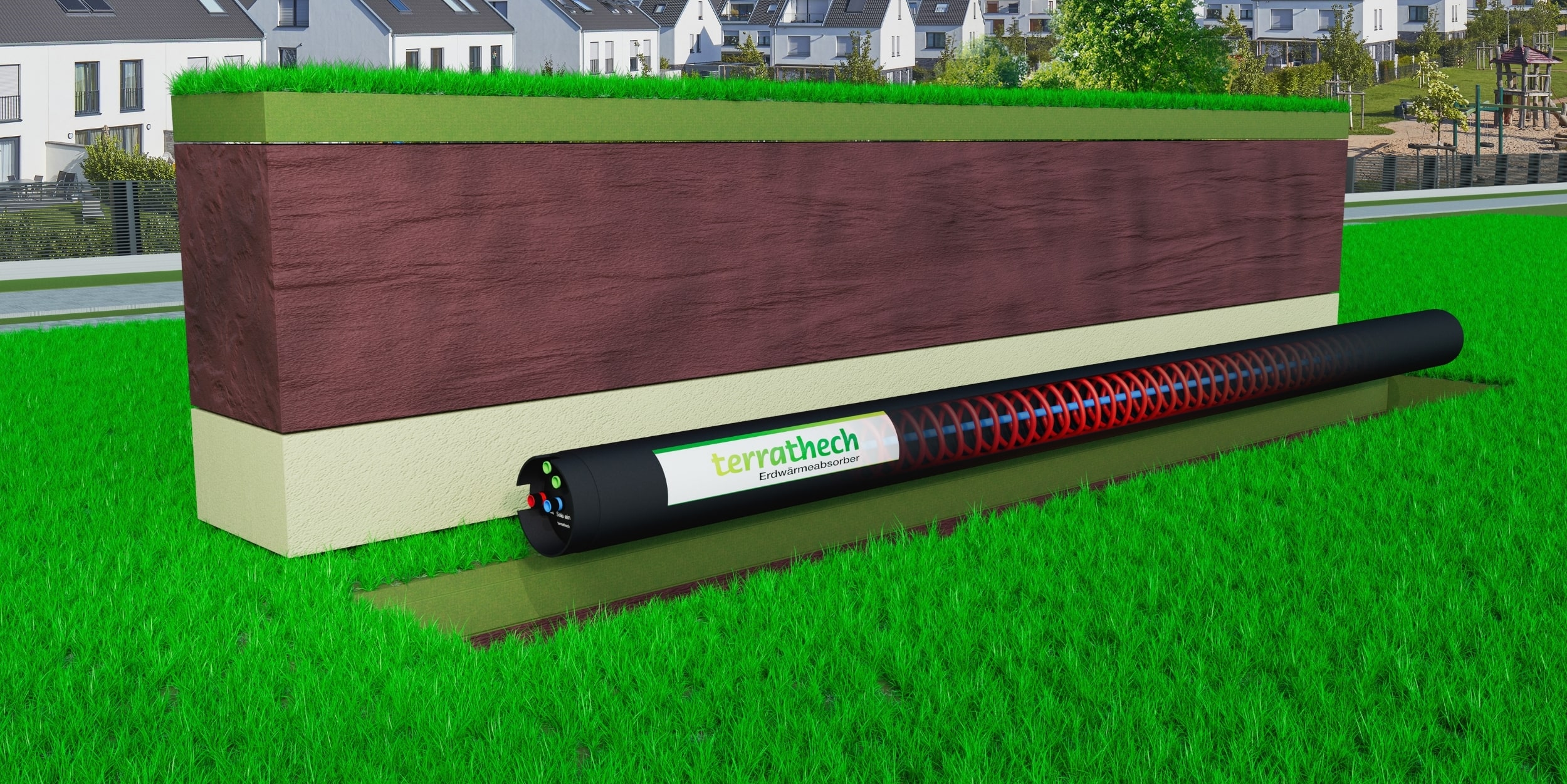

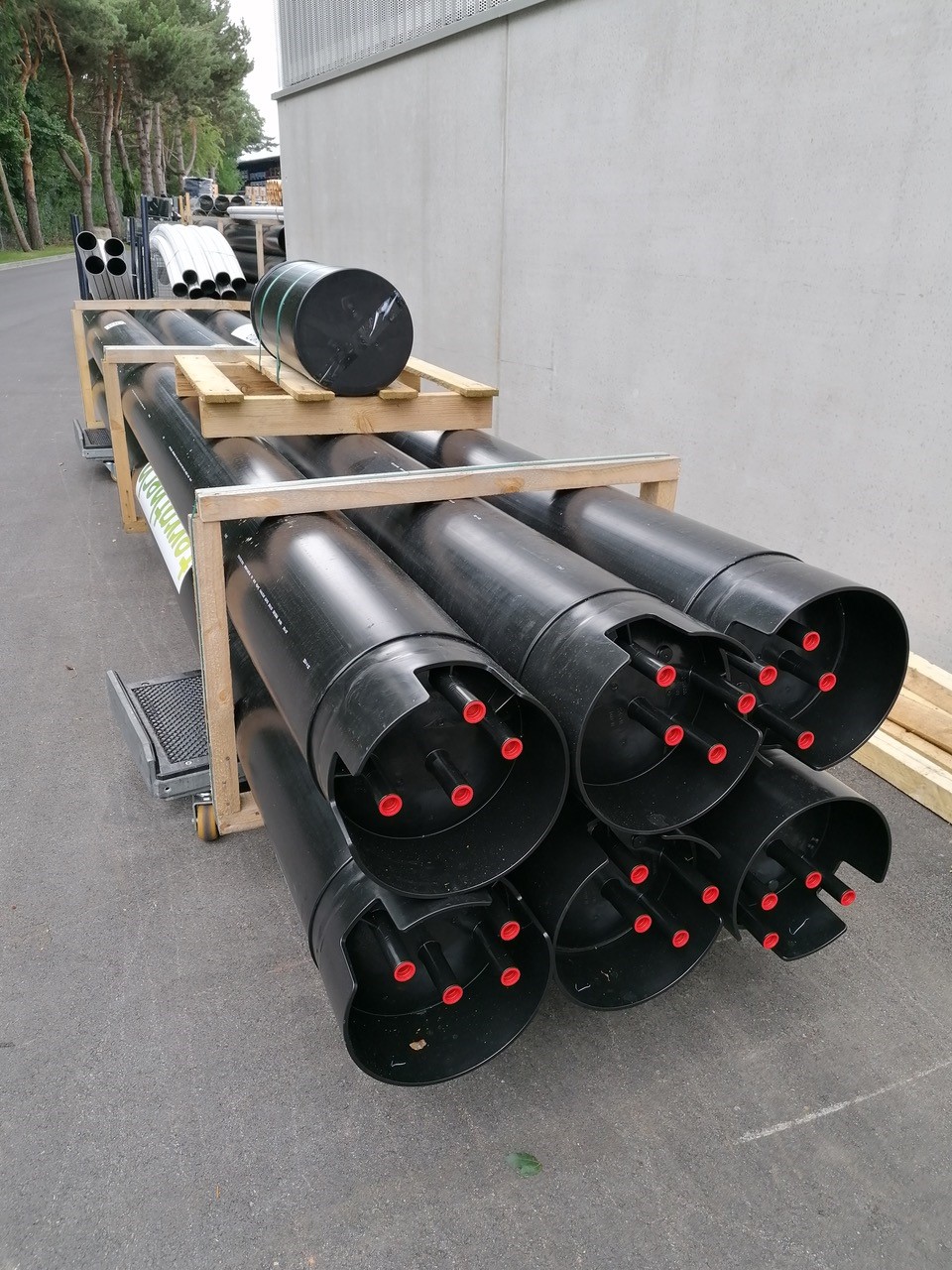

Het Terrathech systeem bestaat uit horizontale bodem- wisselaars die geïntegreerd zijn in een thermische buffer”, legt Terrathech eigenaar Stefan Rieck uit. “Het systeem bestaat uit buizen met daarin een water-glycol gevulde wisselaar. De buizen van zes meter lang, met een diameter van dertig centimeter worden op anderhalve meter diepte in de grond geplaatst. Er hoeft dus niet geboord te worden, slechts gegraven. Afhankelijk van de energiebehoefte kun je bepalen hoeveel Terrathech Erdwärmeabsorbers er nodig zijn om daarin te voorzien. Wat het Terrathech systeem uniek maakt ten opzichte van andere ondiepe oplossingen, is de water-zoutoplossing in de thermische buffer. Dit zoute water voorkomt bevriezing in de thermische buffer tijdens warmteonttrekking in de fase overgang. Dat is een natuurkundig proces. Iedere Terrathech-buis heeft vier aansluitingen. Twee voor een water-glycol mengsel dat circuleert over de verdamper van de warmtepomp en twee voor de eenmalige vulling van de water-zoutoplossing.”
Voordelen Terrathech

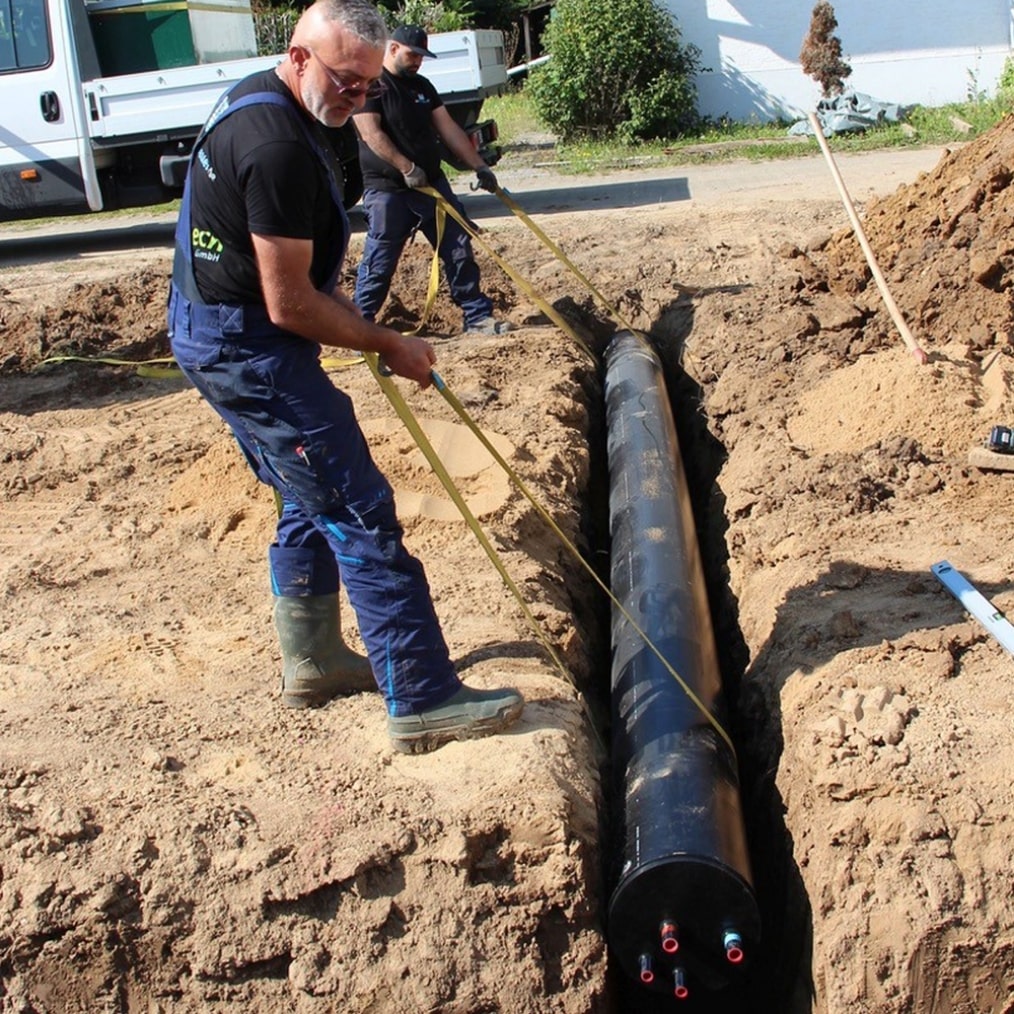

Het Terrathech systeem is interessant voor gebieden waarin niet geboord mag of kan worden. Het systeem is qua vermogen heel eenvoudig uit te breiden waar-door het geschikt is voor zowel eengezinswoningen als appartementencomplexen en zelfs utiliteit. “Voor onze vijf appartementen hebben we twintig buizen laten plaatsen”, vertelt de heer Wolff. “Vijftien was genoeg geweest maar ik zat graag ruim. En zo kunnen de buren ook meeprofiteren”, lacht de heer Wolff. “Iedere buis levert een kilowatt bodemenergie op. De energiekosten zijn teruggebracht naar € 2.100 per jaar. Dat is € 35,- per appartement per maand voor een appartement van 100 m². Met een SCOP van 5,3 over de laatste vier jaar is dit heel voordelig. Bovendien is het een bron van energie voor meerdere generaties. Onze bodemenergie warmtepomp staat binnen waardoor we buitenom geen geluidsoverlast hebben en hij bederft het aangezicht van onze authentieke woning niet.” Stefan vult aan: “Een ander voordeel is de installatie. Die is heel eenvoudig. Het kan zelfs binnen een dag klaar zijn. Het is een zogenaamd plug & play systeem dat ieder installatie- bedrijf kan installeren. Ook het graven is enorm simpel. Rechte gleuven van zes meter lang en dertig centimeter breed. Er kan eigenlijk niks fout gaan.”
Zaken om rekening mee te houden
“Het Terrathech systeem kent vele voordelen, maar er zijn ook twee zaken waar we rekening mee moeten houden”, vertelt Stefan. “Je hebt relatief weinig ruimte per absorber nodig, circa 10 m², om de buizen te kunnen plaatsen. Deze ruimte mag niet bebouwd worden. Gras als bedekking heeft de voorkeur. Tussen de buizen moet minimaal anderhalve meter ruimte zitten. Wil je net als de heer Wolff twintig buizen plaatsen, dan heb je dus ruim tweehonderd vierkante meter tuin nodig.”
“Bij Nathan zijn we ontzettend enthousiast over het Terrathech systeem dat we eenvoudig combineren met de alpha innotec warmtepompen”, vertelt Rik Olthof, Marketing Manager bij Nathan. “Het is een duurzame ontwikkeling die is voortgekomen uit de uitdagingen die we tegenkwamen bij het toepassen van bodemenergie in diepterestrictie gebieden. Het systeem is vakkundig uitgedacht, geoptimaliseerd en geproduceerd. De kwaliteit is bijzonder goed en toe te passen in zowel nieuwbouw als renovatie. De specialisten van Terrathech zijn echt pioniers op de markt. Net als de heer Wolff, die dit product direct heeft omarmd en er nu de vruchten van plukt.”
