Energie uit oppervlakte water voor monumentale houtopslag in Amsterdam

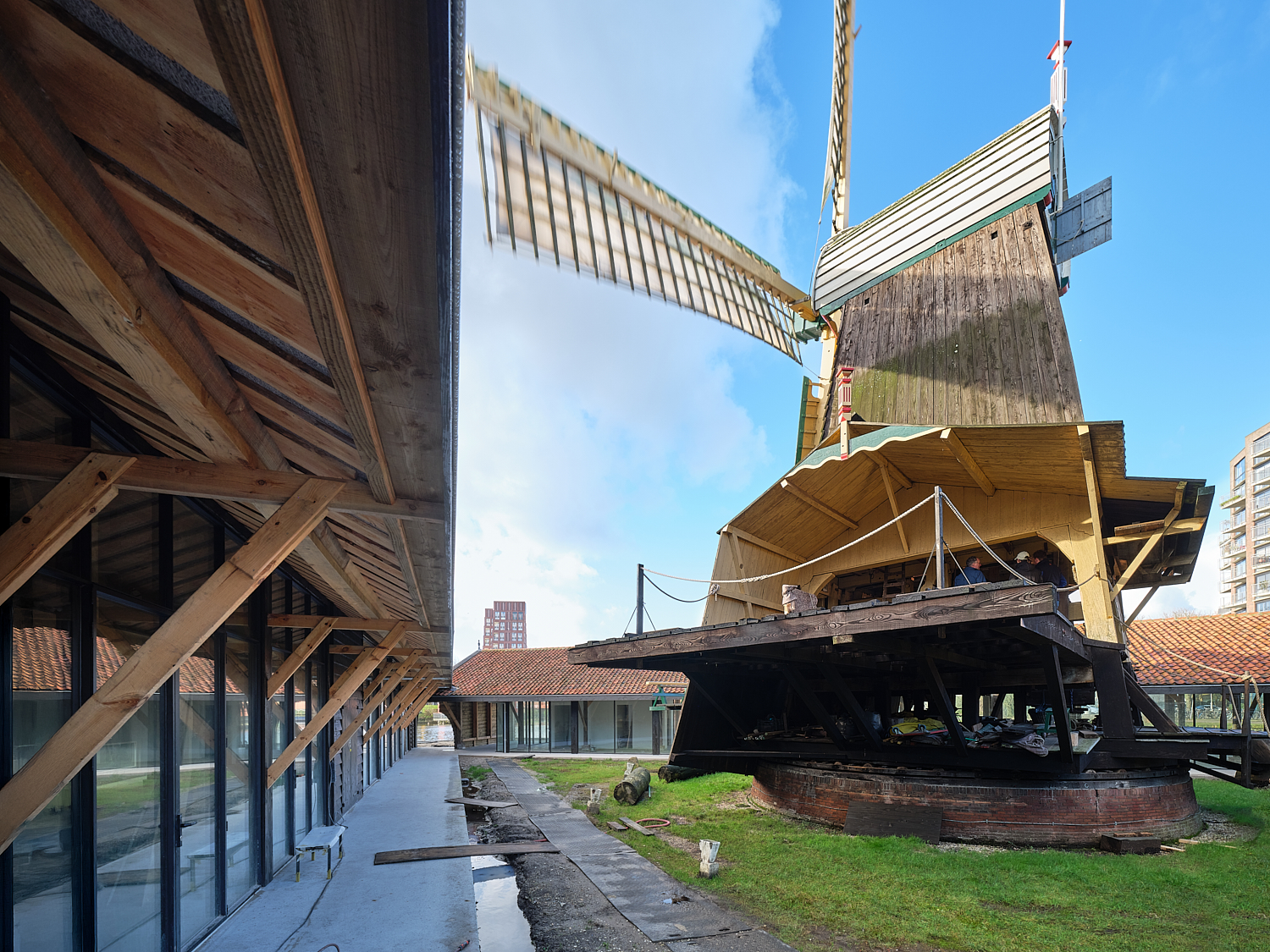

Zaagmolen de Otter in Amsterdam-West werd in de jaren negentig volledig gerestaureerd en kan na meer dan een eeuw weer zagen. Ook de rest van het terrein wordt in originele staat teruggebracht. Zo zijn de droogloodsen, waar vroeger het hout werd opgeslagen ontmanteld en met de originele onderdelen opnieuw opgebouwd. Wat wél nieuw is, is de energievoorziening. Volledig uit het zicht zijn de nieuwste technieken toegepast, met het oppervlaktewater aan de kade als duurzame energiebron. Cornelis Willemsen, eigenaar van Willemsen-Tower Architect, Piet Hein Ebbers, eigenaar van Jaspers-Ebbers totaaltechniek BV en Edwin de Haan van Nathan blikken terug op dit bijzondere project.
“Als we een vraag bij Nathan neerleggen,
weten we dat we een goede oplossing krijgen.”
Blikseminslag
“In 1927 raakte de molen de wieken kwijt door een blikseminslag”, vertelt Cornelis verder. “Pas in de jaren negentig was de tijd rijp om de molen te restaureren. De molen kreeg weer wieken en functioneerde weer als vanouds. In 2003 raakte de kade beschadigd waar door een van de droogloodsen verzakte. Het werd de aanleiding om beide droogloodsen uit elkaar te halen, alle onderdelen te nummeren en na herstel van de kade weer op te bouwen. Een monnikenwerk was het. Alles wat scheef was, is weer scheef teruggeplaatst en oude onderdelen zoals de houten deuren van de vroegere
paardenstal zijn opnieuw gebruikt. Waar de loodsen vroeger open waren zodat het hout kon drogen, hebben we glazen puien geplaatst. De ruimte is nu dus dicht. De eigenaren willen er graag een museum maken om alles over de molen te vertellen en er komt een ruimte voor evenementen, presentaties en trouwerijen.”
Klimaat neutraal
Voordat de droogloodsen weer werden opgebouwd, werd eerst Jaspers-Ebbers totaaltechniek ingeschakeld voor het ontwerp van de energievoorziening. “Ook wij zijn al lang betrokken bij het molenterrein”, vertelt Piet Hein. “Ons bedrijf zat jaren om de hoek van de molen en we hebben het gerestaureerde knechtshuisje van een luchtwarmtepomp met vloerverwarming voorzien. Ook in de droogloodsen wilde mede-eigenaar van het molenterrein Guido Mensink graag een klimaatneutrale energievoorziening. Dat past helemaal bij de molen die op windenergie draait. We kregen de voorwaarde mee dat de nieuwe techniek onzichtbaar moest zijn. We zochten een sterke combinatie van een 17e-eeuwse uitstraling met hedendaagse techniek. Zonnepanelen zouden hier bijvoorbeeld volkomen misstaan. We hebben ervoor gekozen om alles weg te werken in de vloer.”
Samenwerking
Jaspers-Ebbers en Nathan trokken eerder samen op. “We werken graag samen met Nathan”, zegt Piet Hein. “Als we een vraag bij Nathan neerleggen, weten we dat we een goede oplossing krijgen. Ze zijn altijd op zoek naar innovatie en lopen op de markt vooruit.” Edwin gaat verder: “We zijn gedreven door kennis en het delen ervan. We kiezen voor kwaliteit en gaan voor langdurige relaties.” Ook Cornelis is heel tevreden over de samen werking in dit project. “Bij zo’n restauratie komen heel veel partijen kijken, maar ondanks dat was het een project met weinig drama. En dat is best uniek in de
bouw”, lacht Cornelis. Piet Hein gaat verder: “We hebben ruim de tijd gehad om dit project voor te bereiden en dat merk je in de uitvoering. Geen verrassingen, aan alles was gedacht. De mannen die de registers hebben geplaatst voor de collectoren zijn grote oude stukken hout tegengekomen en hadden weleens moeite om er doorheen te komen, maar dat was dan ook het enige obstakel.”
Energiedamwand collectoren

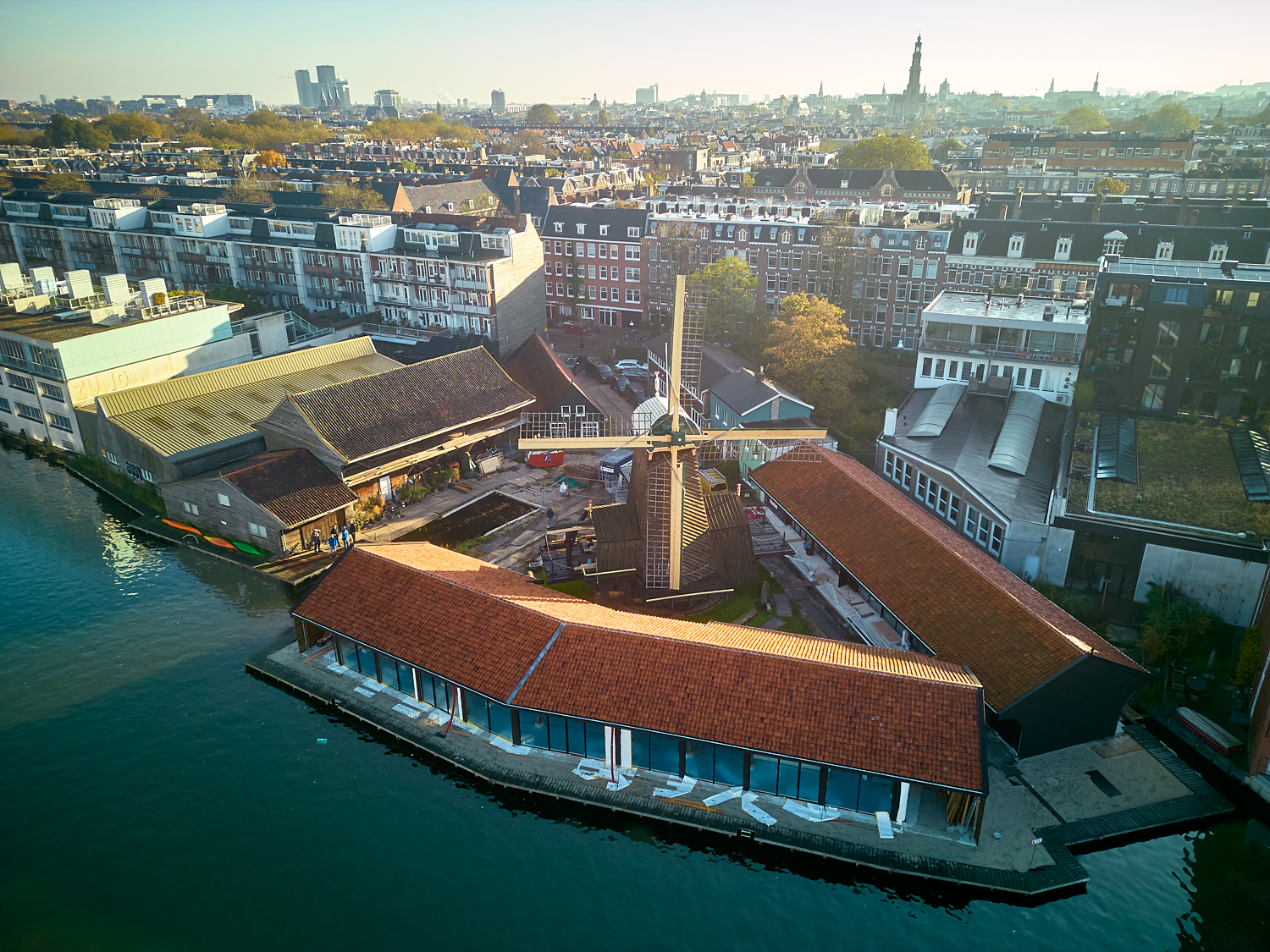

“Voor een warmtepomp moet je ergens energie vandaan halen”, vertelt Edwin. “Voor warmtepompen maken we vaak gebruik van lucht- en bodemenergie, maar dat was hier minder geschikt. Aan de waterkant van de molen ligt een kademuur van zo’n 55 meter. En die kade is een perfecte bron om energie te onttrekken uit het oppervlaktewater. Crux Engineering uit Amsterdam is aan de slag gegaan met het technische ontwerp en berekende dat er op die 55 meter kade veertig damwandkassen beschikbaar waren waarin energiedamwand collectoren zijn geplaatst. De potentiële opbrengst is naar schatting zo’n 34.000 kWh per jaar bij een jaarronde onttrekking van 4˚C. Daarmee kunnen we ruim voorzien in de energiebehoefte van de twee droogloodsen.”
Installatie

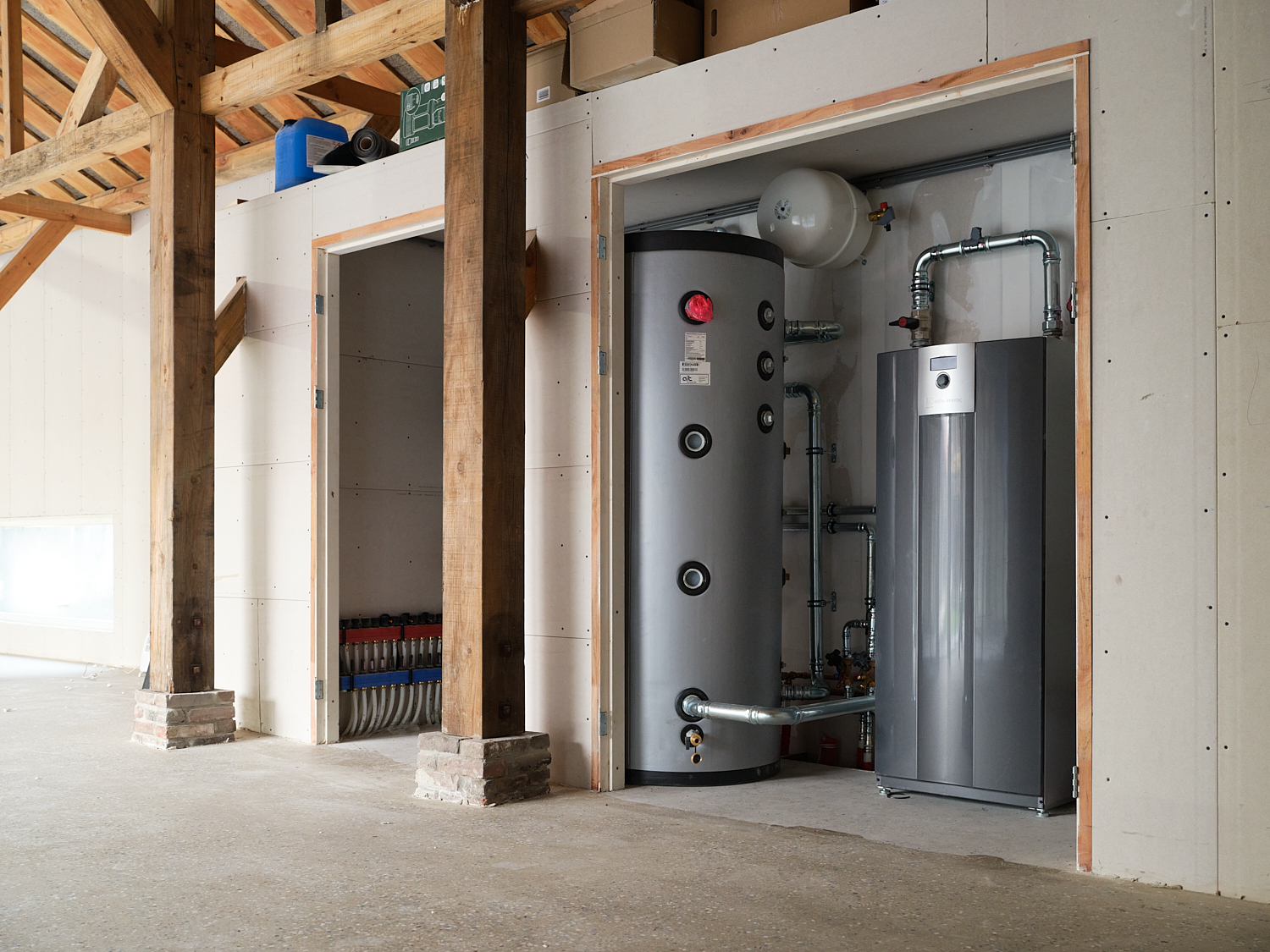

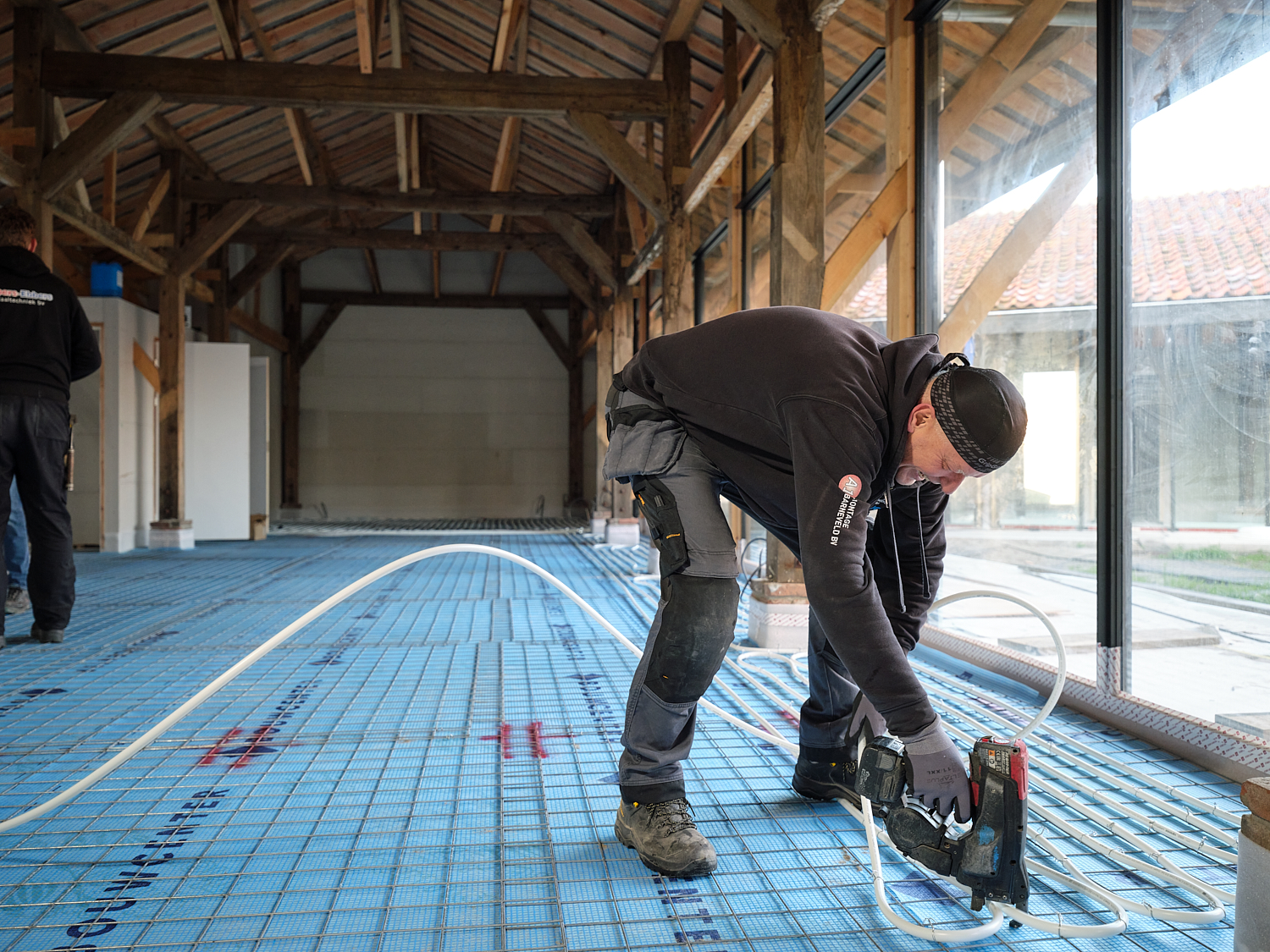

Voor het verwarmen van de droogloodsen heeft Jaspers-Ebbers gekozen voor Uponor Comfort Pipe PLUS vloerverwarming. “Dat is een toonaangevende fabrikant van praktische en betrouwbare systeem-oplossingen voor onder andere energie-efficiënte vloerverwarmingen”, vertelt Edwin. “De warmte-pomp is van alpha innotec. De SW262 past het best bij de behoefte van deze gerestaureerde gebouwen. Het is een compacte warmtepomp die warmte levert op aanvraag. Hoe mooi wij deze installatie ook vinden, ook deze wordt helemaal weggewerkt zodat hij uit het zicht is. Er komt prachtige houten betimmering omheen, helemaal in stijl van het gebouw. Zelfs de scharnieren worden weggewerkt.”
