Het Spaanse Leger

Aan de zuidkant van Nijkerk, op de grens waar stad en platteland elkaar ontmoeten, wordt een nieuwe woonwijk ontwikkeld. Een ambitieuze en onderscheidende wijk. Het Spaanse Leger. De woonwijk bestaat straks uit verschillende buurtjes, die bijna allemaal zijn ontworpen rondom een gezamenlijk erf of brink. Helemaal geïnspireerd op de boerderijen met bijgebouwen die we in Nijkerk op het platteland zien.

'In het appartementencomplex hebben alle woningen een gasloos verwarmingssysteem dat gebruikmaakt van een collectief bronsysteem en een individuele warmtepomp.'

Sales Advisor Bert Schenkel

Bert Schenkel Sales Advisor

Diversiteit

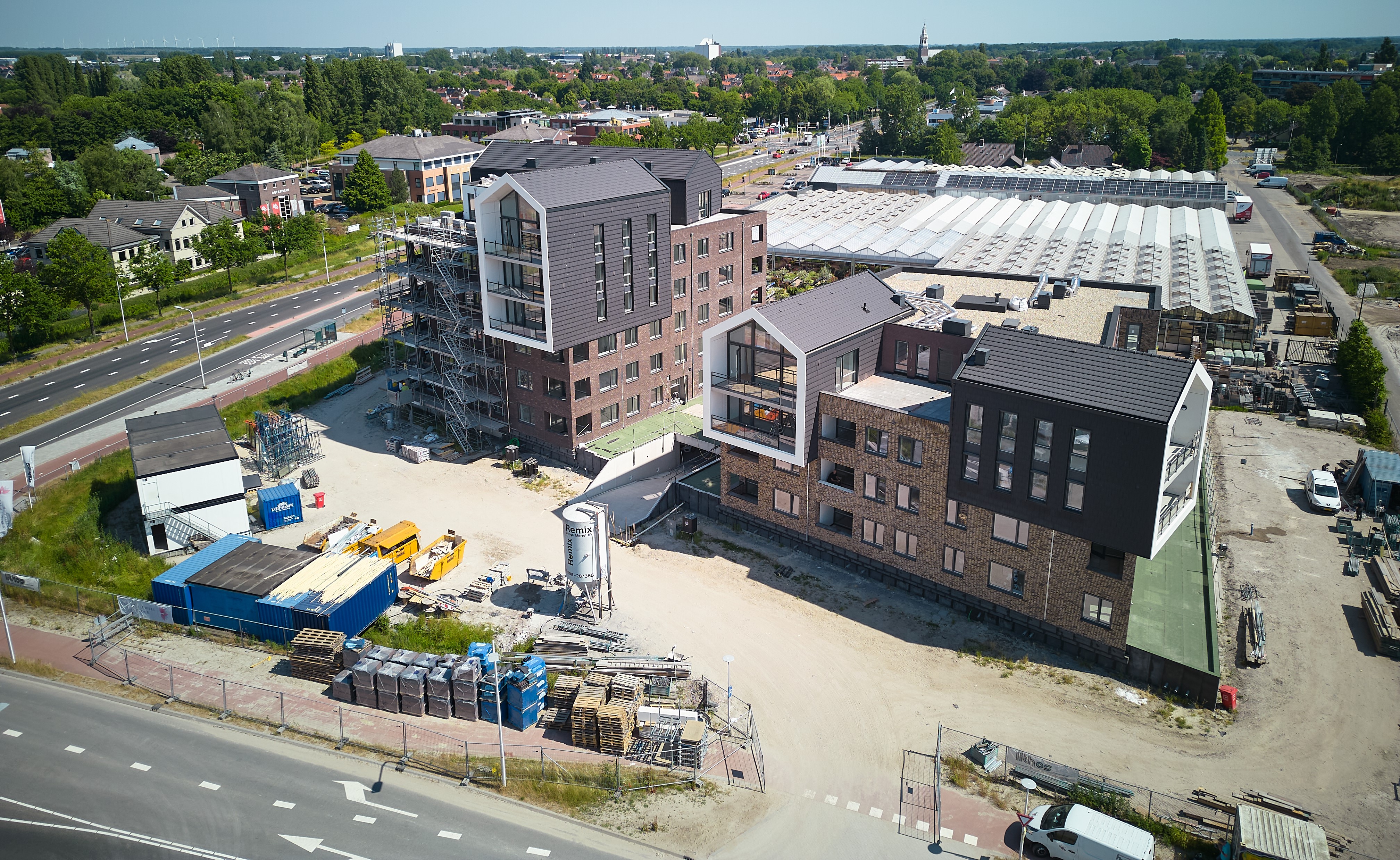

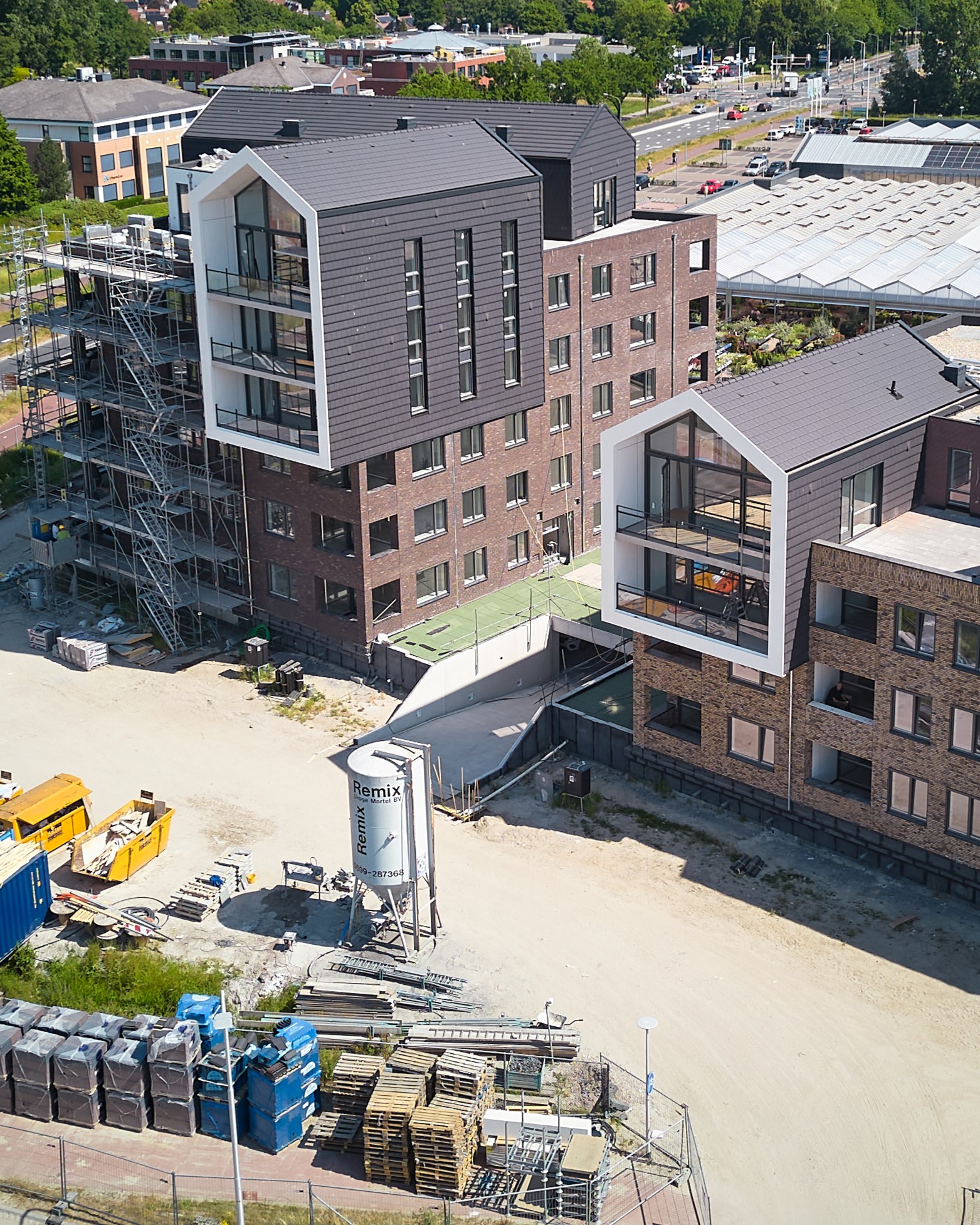

In Het Spaanse Leger vind je een grote diversiteit aan woningen. Aan elk afzonderlijk erf staan verschillende type woningen, die hoofdzakelijk met de voorzijde naar het erf gericht zijn. Omdat de buurten autovrij zijn, kan optimaal gebruik worden gemaakt van de gemeenschappelijke buitenruimte. Om dit nog aantrekkelijker te maken, wordt ook veel aandacht besteed aan het groen. Zo krijgt elk erf zijn eigen erfboom, bijvoorbeeld een walnoot. De entree van Het Spaanse Leger wordt gemarkeerd door twee woongebouwen die het beginpunt van de wijk vormen. De sterk aanwezige kappenvormen introduceren het landschap in de wijk: landelijk, stoer, robuust, grote kappen en eenvoud. De 50 appartementen in deze gebouwen zijn het decor van ons interview. In de bouwkeet op het bouwterrein ontmoeten we Bert Hoekman, verantwoordelijk voor de inkoop en verkoop en Nico Jonker, Projectleider, beide werkzaam bij Installatiebedrijf T Breman. Samen met Bert Schenkel Sales Advisor van Nathan Systems spreken we over de samenwerking met Lithos bouw & ontwikkeling en de rol die Nathan heeft gespeeld bij de installatie van het appartementencomplex.

K_DJI_0381-HR
Nathan skid

Volledig gasloos

Nico: “In het appartementencomplex hebben alle woningen een gasloos verwarmingssysteem dat gebruikmaakt van een collectief bronsysteem en een individuele warmtepomp per appartement. Deze innovatieve benadering zorgt niet alleen voor een milieuvriendelijke oplossing, maar ook voor een aantrekkelijk en comfortabel binnenklimaat. Dit zorgt voor een aangename leefomgeving, waar bewoners kunnen genieten van een comfortabele binnentemperatuur, ongeacht het seizoen”. Door te kiezen voor een warmtepomp met een collectief bronsysteem dragen de appartementen bij aan het verminderen van de CO2-uitstoot en het bevorderen van duurzaamheid. Dit is een belangrijke stap richting een groenere toekomst en het verminderen van de afhankelijkheid van fossiele brandstoffen.

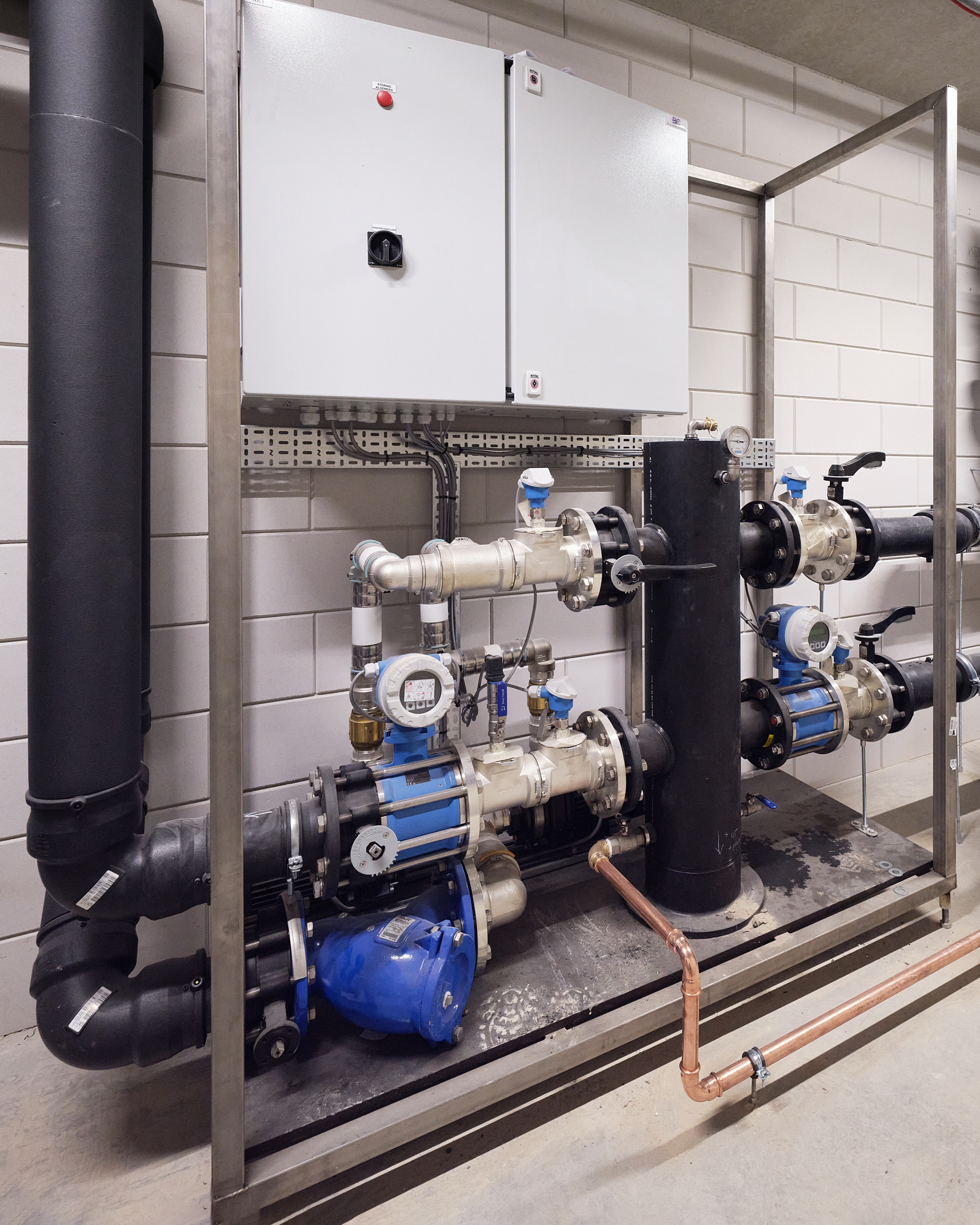

De Nathan BRD-Skid

Bert Hoekman: "Toen Lithos bouw & ontwikkeling ons benaderde met de vraag wat wij konden betekenen voor de installatie van het appartementencomplex, hebben we verschillende aanbieders gesproken. Nathan kwam hier met hun totaaloplossingsgedachte en die sprak ons direct aan. Ze begrepen de specifieke vermogensvraag van de appartementen en de beschikbare ruimte op de kavel voor de boringen." Om de mogelijkheden verder te verkennen, bezochten we samen met Lithos bouw & ontwikkeling het kantoor van Nathan Projects in 't Harde. Daar werden we ontvangen door Jacco Schutteman, Sales Advisor van Nathan Projects, die samen met de engineers van Nathan Projects met een briljant idee kwam: de ontwikkeling van een speciale BRD-Skid (Bron- Regel -Distributie ). "Dit was een lumineus idee, omdat het ons in staat stelde om de bronboringen precies af te stemmen op de vermogensvraag van de appartementen en de beschikbare ruimte op de kavel optimaal te gebruiken. Bovendien bood de BRD-Skid een prefab oplossing, wat resulteerde in aanzienlijke tijdsbesparingen voor onze monteurs.”

Pluspunten en maatwerk

"Het gebruik van de BRD -Skid brengt vele voordelen met zich mee. Het vereenvoudigt de installatie en zorgt voor een gestroomlijnd distributienetwerk inpandig. Bovendien vermindert het de faalkosten, omdat alle componenten zorgvuldig zijn geïntegreerd en getest op de BRD- Skid. Dit resulteert in een betrouwbaar systeem en minimaliseert de kans op fouten tijdens de installatie”, vult Nico aan. Een ander belangrijk aspect van de BRD-Skid is het nog hogere systeemrendement. "Dankzij de slimme regeltechniek en energie-uitwisseling in het gebouw, kunnen we een efficiëntere werking van het gelijktijdig verwarmen, koelen en tapwater gebruik realiseren", legt Nico uit. "Dit leidt tot kostenbesparingen en een prachtig energetisch systeem”. Daarnaast biedt de BRD-Skid de mogelijkheid van beheer op afstand, wat de service en nazorg vereenvoudigt. "Met de mogelijkheid om het systeem op afstand te monitoren en wanneer nodig bij te sturen, kunnen we snel mogelijke problemen signaleren en oplossen en de prestaties optimaliseren", merkt Bert op. "Dit resulteert in besparingen op servicekosten en minimaliseerde de downtime van het systeem."

MPG richtlijnen

Bert: “De appartementen in het complex zijn gebouwd volgens de nieuwste normen en richtlijnen voor de milieuprestatie van gebouwen. Dit betekent dat ze ontworpen en gebouwd zijn met aandacht voor energie-efficiëntie, duurzame materialen, efficiënt watergebruik en afvalvermindering. Op deze manier dragen de appartementen bij aan een meer duurzame en milieuvriendelijke leefomgeving”. Deze normen zijn in juni 2021 aangescherpt om te voldoen aan de steeds strengere eisen op het gebied van duurzaamheid en milieubescherming. Door te voldoen aan de nieuwste normen voor milieuprestatie, hebben de appartementen een lagere ecologische voetafdruk en dragen ze bij aan een meer duurzame leefomgeving. De normen houden rekening met verschillende aspecten, zoals energie-efficiëntie, materiaalgebruik, waterbeheer en afvalvermindering. Daarnaast wordt er bij de bouw van de appartementen ook gelet op het gebruik van duurzame materialen. Hierbij wordt er gekeken naar de herkomst van de materialen, de recyclebaarheid ervan en de impact op het milieu tijdens de productie en het transport. Door te kiezen voor duurzame materialen wordt het gebruik van schadelijke stoffen en grondstoffen geminimaliseerd. Tevens wordt er bij de bouw van de appartementen gestreefd naar afvalvermindering. Dit wordt bereikt door het toepassen van prefabricage en het verminderen van bouwafval. Materialen worden zorgvuldig geselecteerd en gebruikt in de juiste hoeveelheden, waardoor er minder afval ontstaat tijdens het bouwproces.

Bert Schenkel
WZSV

De Primeur

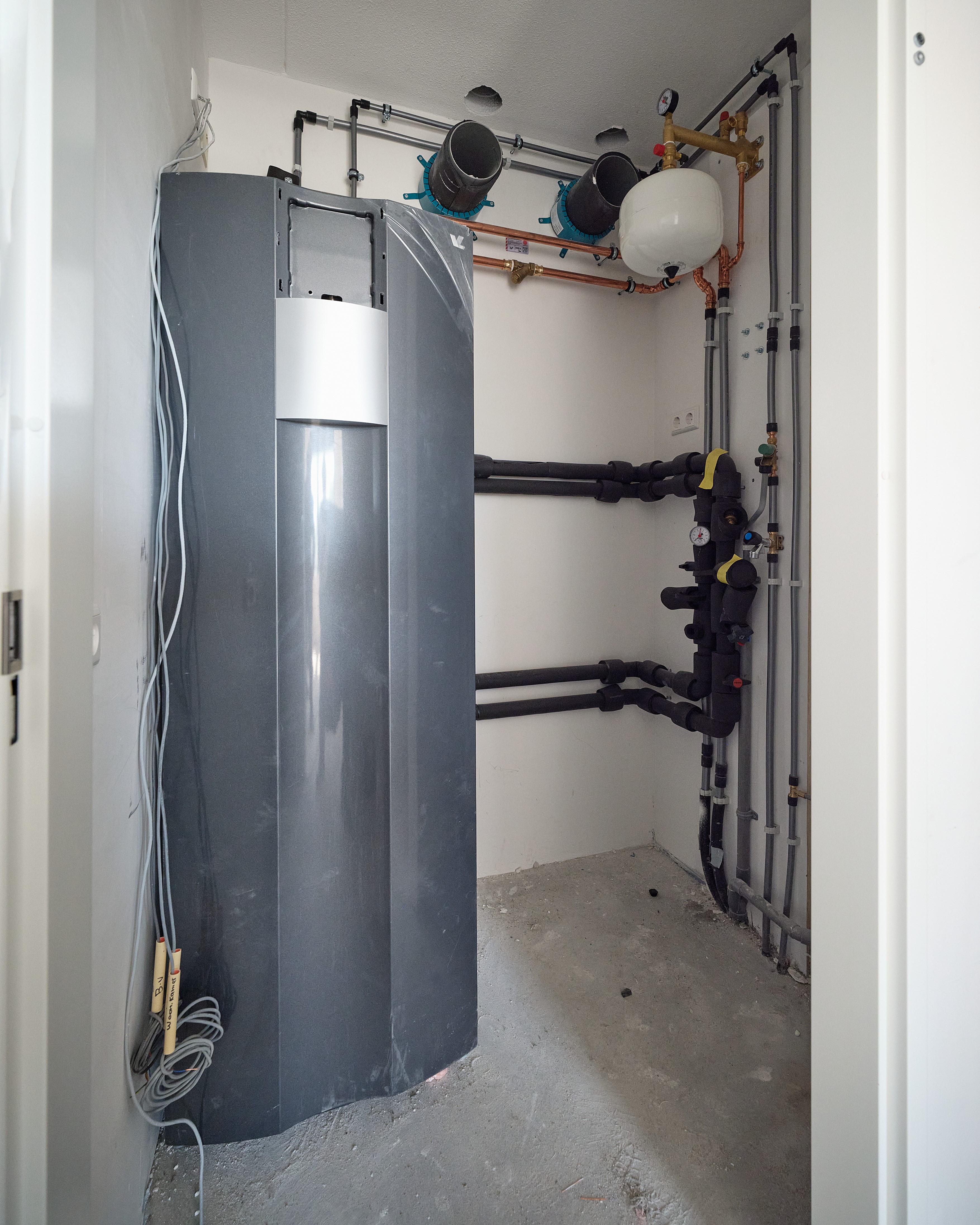

“Dit was dan ook een primeur. We werden volledig ontzorgd met dit nieuwe concept. De BRD-Skid is namelijk helemaal prefab gemaakt als collectief bronsysteem, compleet met Priva regeling. Dit complete maatwerk is voor ons plug en play opgeleverd. Dan kun je met recht spreken van een innovatie en de kracht van de gehele Nathan organisatie. De constructie van het ontwerpen en boren van de bronnen in combinatie met de alpha innotec warmtepomp en uponor naregeling is wat mij betreft heilig”, vertelt Bert Hoekman. Voor verwarmen, koelen en tapwater is in de 50 afzonderlijke appartementen een alpha innotec WZSV62 warmtepomp geleverd. Deze warmtepompen werken perfect in combinatie met de Smatrix Pulse naregeling van Uponor.

Nico: “Tijdens de bouw is er veel contact geweest met Axel Wiersma, Project Coördinator bij Nathan. Axel is erg betrokken en begeleidt ons gedurende het hele traject. Voor en tijdens de bouw is er veel contact geweest met Bert Schenkel, Sales Advisor van Nathan, met name over de leveringen en de principeschema’s. We zijn voor de start van de bouw met onze monteurs naar de Nathan Academy geweest waar Erik Overbeek onze monteurs alles heeft laten zien en hij heeft toegelicht waar we rekening mee moeten houden in de uitvoering. Volgende week wordt de inbedrijfname van de warmtepompen door Nathan Service uitgevoerd. Samen met Axel zorgen we dat alles helemaal gereed is voor een probleemloze inbedrijfname”. We kunnen hier spreken van een geweldig project dat van A tot Z is begeleidt door Nathan. Op naar nog meer innovaties!

Wat is een Bron Regel Distrubutie Skid (BRD-Skid)?

De Bron Regel Distributie Skid (BRD-Skid) wordt ingezet in combinatie met een collectief gesloten Verticale Bodemwarmtewisselaar (VBWW). Hierop zijn meerdere appartementen aangesloten met elk een eigen brine/water WZSV warmtepomp. Bij het toepassen van de BRD-Skid wordt optimaal gebruik gemaakt van de (rest)warmte in het gebouw. Het ontwerp van het distributienetwerk wordt bij het toepassen van de BRD-Skid eenvoudiger. Het distributienet in het gebouw en het VBWW systeem worden van elkaar gescheiden. De bronpompen in de BRD-Skid zorgen voor het brine transport in het VBWW systeem. Door de slimme regeling en door de warmte in het gebouw te hergebruiken draait de bronpomp minder. Als bijvoorbeeld een warmtepomp in een appartement in koelmodus staat, kan de vrijgekomen warmte gebruikt worden door een ander appartement, zonder dat het VBWW systeem in bedrijf hoeft te komen. De BRD-Skid is onderhoud en servicegericht ontwikkeld, door o.a. het toepassen van twee circulatiepompen. Als er één uitvalt dan wordt deze automatisch overgenomen door de andere.

Voordelen van de Nathan Pomp/BRD-skid op een rij:

  • De Nathan BRD-Skid biedt een scala aan voordelen die installateurs ontzorgen en tijd besparen. Dankzij het ontwerp door Nathan wordt de engineeringtijd aanzienlijk verminderd, waardoor installateurs efficiënter kunnen werken.
  • De BRD-Skid wordt volledig prefab door Nathan geleverd, waarbij alle componenten op de Skid worden geïnstalleerd en geassembleerd. Dit resulteert in aanzienlijke tijdsbesparingen voor monteurs, omdat ze niet meer afzonderlijk alle componenten hoeven te selecteren, installeren en testen.
  • Het systeem vereenvoudigt het distributienetwerk inpandig, waardoor installateurs minder tijd en moeite hoeven te besteden aan het aanleggen van complexe leidingen en aansluitingen. Dit zorgt voor een efficiëntere installatie en minimaliseert het risico op fouten.
  • Met de Nathan BRD-Skid worden nog lagere faalkosten bereikt. Doordat alle componenten zorgvuldig zijn geselecteerd, geassembleerd en getest op de Skid, is de kans op fouten of compatibiliteitsproblemen aanzienlijk kleiner. Dit resulteert in een betrouwbaar systeem en vermindert de kosten en tijd die gepaard gaan met het herstellen van fouten.
  • Dankzij de slimme regeltechniek en energie-uitwisseling in het gebouw kan het systeem een hoger rendement behalen. Tijdens het verwarmings- en koelingsproces maakt het systeem gebruik van energie-uitwisseling in het gebouw, wat resulteert in een efficiënter gebruik van energie. Dit leidt tot kostenbesparingen en een duurzamere energetische werking.
  • De BRD-Skid maakt ook een compacter en kostenefficiënter bronsysteem mogelijk, dankzij de centrale bronpomp. Dit vermindert de benodigde ruimte voor de gesloten bronnen en vereenvoudigt de installatie, wat resulteert in kostenbesparingen en een efficiëntere werking.
  • Alle componenten op de Pomp Skid voldoen aan de BRL 6000-21 (Bemeten en Regelen van de Installaties voor Warmte- en Koudedistributie), wat betekent dat het systeem voldoet aan de vereiste normen en voorschriften. Dit zorgt voor gemoedsrust en vertrouwen in de kwaliteit en betrouwbaarheid van het systeem.
  • Met beheer op afstand kunnen gebruikers het systeem op afstand monitoren en beheren. Dit biedt aanzienlijke besparingen op service- en nazorgkosten, omdat problemen snel kunnen worden opgespoord en opgelost zonder dat er fysiek ter plaatse hoeft te worden gereageerd.
  • De Nathan BRD-Skid biedt hoge redundantie en modulatie door 50% - 50% selectie van bronpompen. Dit zorgt samen met de ingebouwde regeling voor betrouwbare werking en flexibiliteit bij het aanpassen van de pompcapaciteit, afhankelijk van de vraag van de afgifte in het gebouw.
  • Door het toepassen de BRD-Skid kan er redelijk eenvoudig een koppeling met bijvoorbeeld PVT panelen worden gemaakt, hierdoor kunnen we als het nodig is de bronnen extra regenereren en nog meer maatwerk oplossingen bieden in situaties met bijvoorbeeld een diepte beperking of ruimtegebrek op de locatie.
