Waarom wel of geen R208 bij de Uponor Smatrix Pulse regelingen?

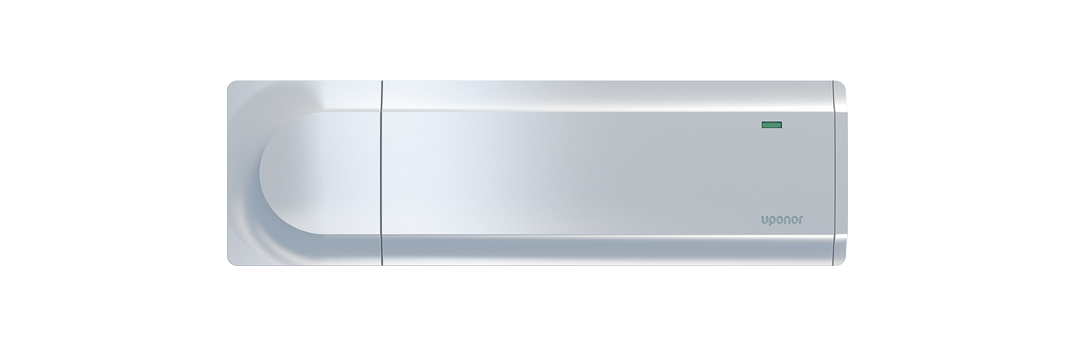

De R208, ook wel communicatiemodule genoemd, kan worden aangesloten op een regelbalk. Deze module kun je los monteren of op een DIN-rail plaatsen (35/7,5). De R208 wordt met een UTP-kabel verbonden met de Smatrix Pulse (master) regelunit. De verbinding met het internet kan bedraad of via wifi worden gemaakt.
Wanneer de R208 wordt gebruikt bij het Smatrix Pulse Wave-systeem, werkt de module ook als antenne voor de draadloze thermostaten. Daarom is het belangrijk dat de R208 centraal en op een goede plek wordt gemonteerd, zodat het draadloze signaal goed werkt.
Wat voegt de R208 toe aan een losse regelbalk?
Voor de duidelijkheid: een losse regelbalk met thermostaten werkt prima als gewone regeling. De R208 zorgt alleen voor extra functies, handig voor zowel de installateur als de gebruiker.
Er kan maar één R208 in het systeem zitten. Deze ene R208 kan tot vier regelbalken als één systeem aansturen. De R208 wordt gekoppeld aan een regelbalk. Die wordt dan de master. De andere regelbalken kunnen eventueel daarna worden gekoppeld.
Met de R208 en de Smatrix 2-app kan de installateur het systeem goed instellen voor de beste werking van de cv-of warmtepompinstallatie. De gebruiker kan met dezelfde app de temperatuur per ruimte aanpassen en het systeem bekijken. De app is gratis te downloaden voor iOS en Android.
Wat staat standaard aan of uit met een R208?
- De GPI-ingang staat op ‘geen functie’.
- De twee relais staan ook op ‘geen functie’.
- Wil je ze gebruiken? Dan moet je dit zelf instellen in de R208.
- Automatisch inregelen staat standaard aan, tenzij je dit
handmatig uitzet in de R208.
Wat staat standaard aan of uit als je alleen een regelbalk hebt?
- De twee relais hebben standaard deze functies:
- Eén relais stuurt de warmteopwekker aan (bij warmtevraag).
- Het andere relais werkt als pomprelais. - De GPI-ingang staat standaard op ‘verwarmen/koelen’.
- Zonder R208 kun je deze instellingen niet veranderen.
Voor technici:
Met de R208 krijg je extra functies in de Smatrix-regeling, zoals:
- Instelbaar voor 2-, 3- of 4-pijpssystemen.
- Koelen en verwarmen kan automatisch of handmatig geregeld worden via de app
- Als de warmtepomp is aangesloten op de GPI-ingang, kun je in de app zien in welke bedrijfsmodus de Smatrix Pulse zich bevindt.
- De twee relais kunnen flexibel worden geconfigureerd, bijvoorbeeld voor koelen, verwarmen of warmte-/koude-vraag.
- Voor iedere thermostaat kun je de minimale en maximale instelbare temperatuur begrenzen.
- Per thermostaat kan een comfortfunctie worden ingesteld.
- Per thermostaat kun je vloer- en plafondkoeling apart regelen, of allebei tegelijk.
Let op: dit is niet de volledige lijst, maar wel de functies die in de praktijk het meest worden gebruikt.
Voor de eindgebruiker:
De Smatrix 2-app geeft de eindgebruiker veel informatie over zijn systeem. Het systeem is te bedienen via de Smatrix Cloud, zowel binnen als buiten het gebouw. De trends kun je per ruimte bekijken en ECO-profielen instellen, eventueel per kamer. Ook kan de eindgebruiker de installateur uitnodigen om op afstand mee te kijken, dit is handig als er een keer iets niet goed werkt of voor controle op afstand. Als het nodig is, kan ook een specialist van Nathan ondersteuning bieden.
Kun je de R208 na het instellen weer verwijderen?
Let op: als je de R208 verwijdert uit een bestaand systeem, gaan de regelbalken terug naar hun standaardinstellingen.
Belangrijk: Heb je als installateur speciale instellingen gedaan via de R208? Dan gaan die verloren als je de module verwijdert. Heb je vragen of wil je meer informatie? Laat het ons weten!
Zelf ervaren hoe een Smatrix-regeling werkt en hoe je deze installeert? Volg dan de training Uponor Smatrix regelsystemen bij Nathan Academy.
